12.12.2017 Замена чипа Flash-памяти KLMAG2GE4A-A002 в планшете Samsung GalaxyTab2 P5100

Владельцы планшетов Samsung нередко сталкиваются с проблемой, когда аппарат перестаёт включаться. В этой статье мы рассмотрим частный случай такой проблемы — замена Flash-памяти KLMAG2GE4A-A002 в устройстве Samsung GalaxyTab2 P5100. Фото предоставил специалист одного из наших отделений, приходите в «Мобильный сервис» и убедитесь в нашем профессионализме лично.

Причин для поломки ГалаксиТаб 2 очень много, даже если признак один — планшет просто не включается. В подобных ситуациях можно грешить на аккумулятор, который вышел из строя, на контроллер питания, на повреждение программного обеспечения сторонними программами, на наличии окислов на материнской плате и т.д.

В нашу компанию «Мобильный сервис» часто приходят владельцы не только планшетов GalaxyTab2 P5100, но и GalaxyNote N8000, GalaxyTab P6800. Всех их объединяет одна и та же проблема — выход из строя чипа Flash-памяти, он же NAND, а именно SamsungKLMAG2GE4A-A002.

Ввиду актуальности данного вопроса, мы решили рассказать и показать вам процесс по замене микросхемы. Стоит отметить, что в ходе ремонта используется специальное оборудование, рекомендованное производителем, а за собственноручное устранение поломки у себя дома никто отвечать не будет. Будьте благоразумны и оценивайте свои возможности и риски.

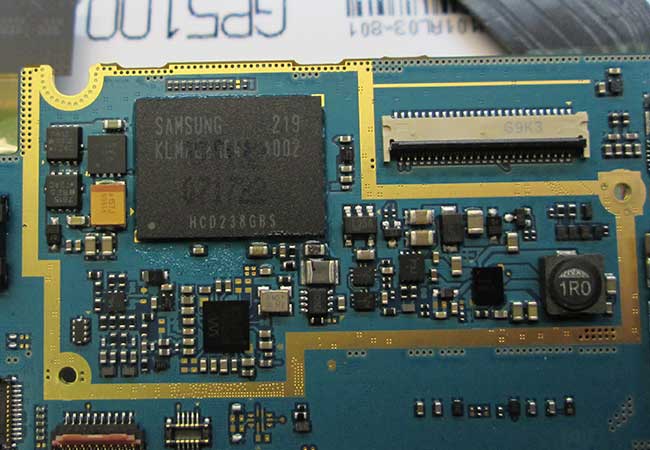

На фото ниже изображён сам чип планшета Samsung GalaxyTab2 P5100, его не сложно заметить, так как вокруг он обведён жёлтым цветом. Материнскую плату мы предварительно вытащили из корпуса.

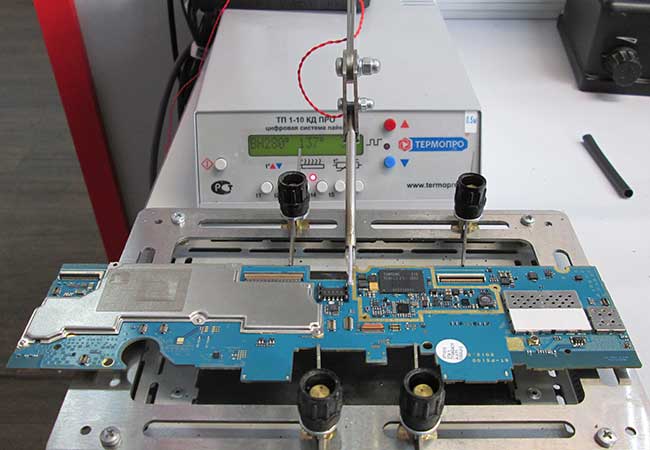

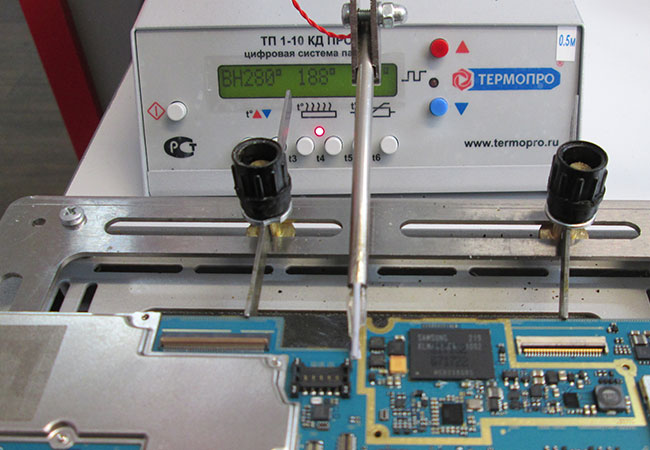

Следующим этапом можно назвать снятие самого чипа с платы. Однако для этого инженеру потребуется нагреть материнскую плату разобранного устройства, чтобы избежать её деформации и повреждений в следствии теплового удара. Поэтому для починки такого рода мы используем нижний подогрев, в нашем случае использован термостол из серии НП (ТЕРМОПРО НП 10-6ПРО). На фото можно заметить, что температура платы на этом этапе составляет 137 градусов.


Оптимальная температура для работы с платой 180-190 градусов, поэтому нагреваем плату дальше.

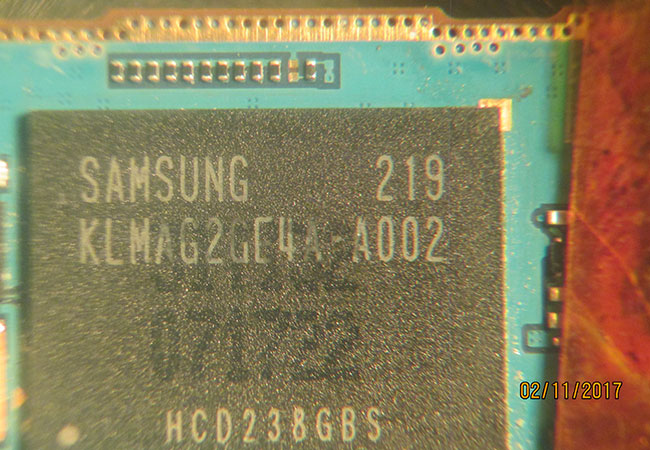

Так выглядит сам чип KLMAG2GE4A-A002 под увеличением микроскопа.

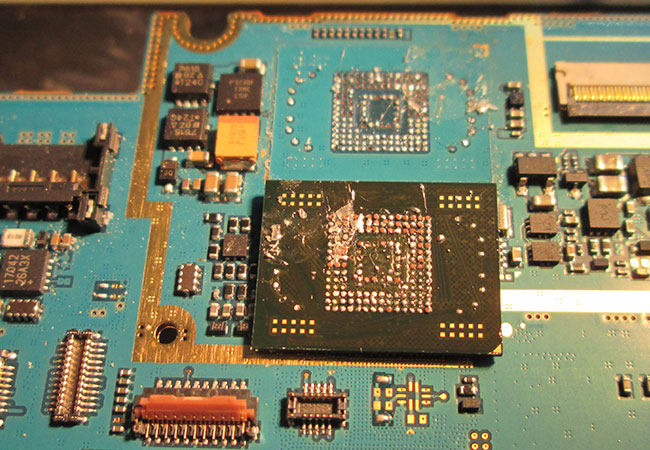

После нагрева платы следует очистить контуры микросхемы от компаунда, только после этого можно извлекать чип, на фото можно увидеть его с обратной стороны.

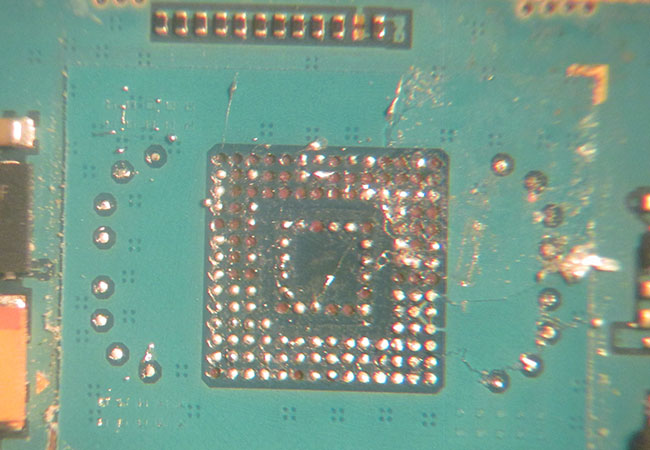

Так выглядит маска контактов, куда будет установлен новый чип

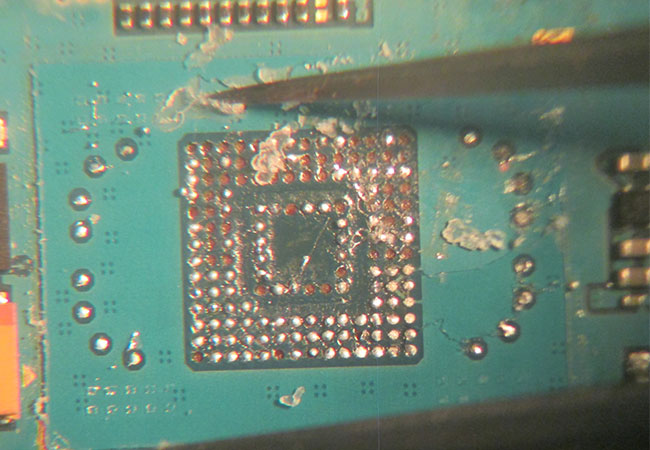

Далее следует чистка посадочного места микросхемы от остатков компаунда (пластика, который остался от чипа, который стоял ранее).

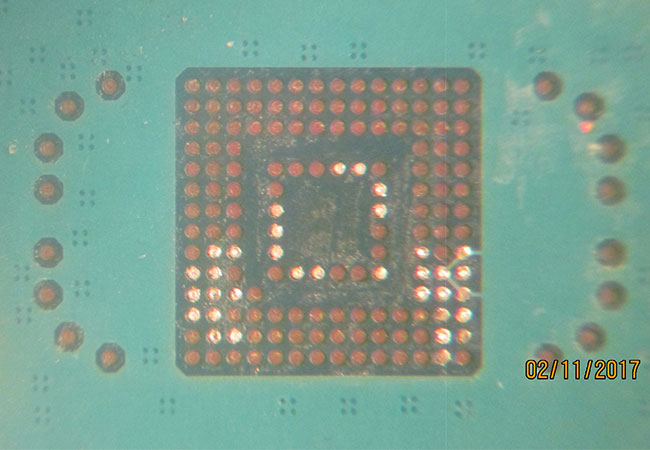

После проделанной уборки остатков, пятно контактов на плате выглядит уже более подобающим образом.

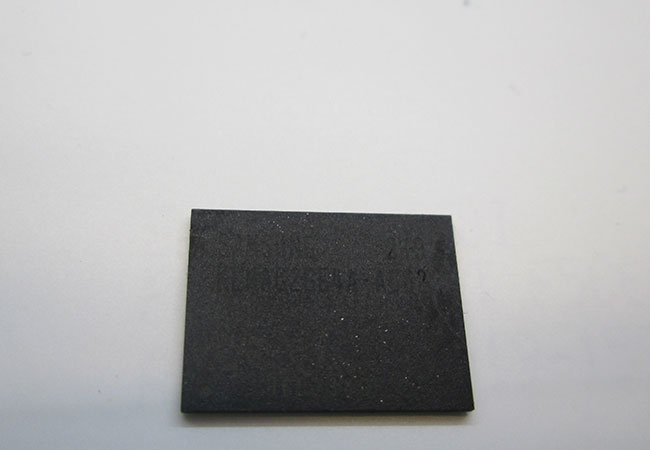

На замену старому чипу мы установим такой, серийный номер на фото едва различим, однако это оригинальный чип от Samsung.

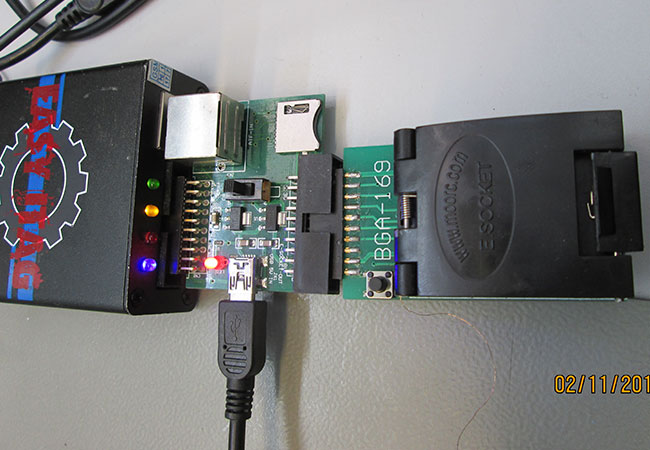

Перед тем как мы установим его обратно на плату, необходимо провести процедуру записи новых данных. Поэтому мастер воспользовался имеющимся на рабочем месте программатором для NAND— Z3X Easy Jtag.

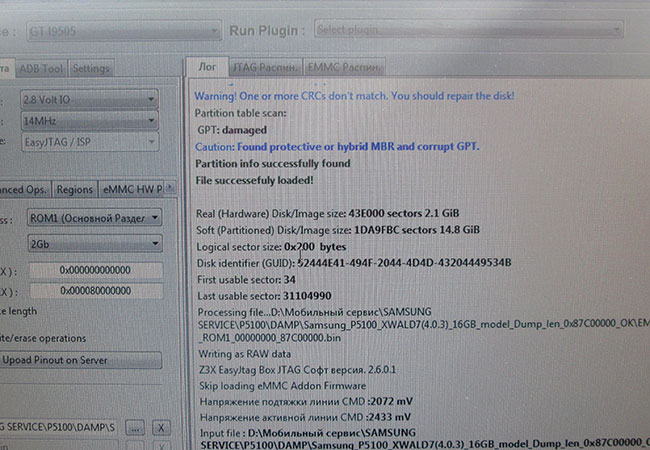

На данном шаге специалист, подключившись к компьютеру, выбрал нужные настройки в имеющемся софте от программатора. На фото показан уже сам процесс записи данных в нанд.

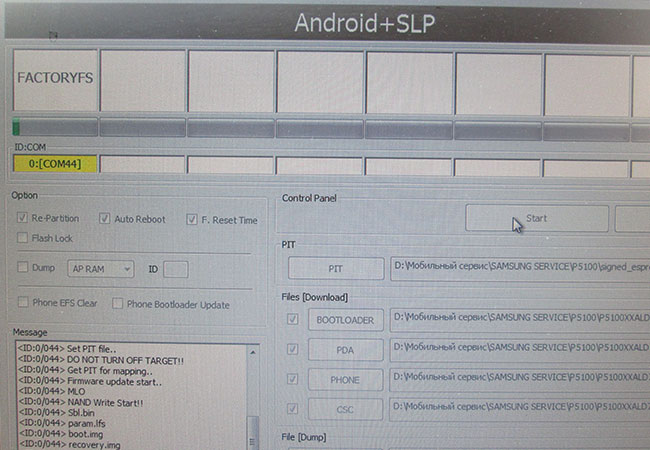

По завершению процесса внесения корректировок в данные Flash-памяти инженер устанавливает чип обратно на плату, после чего следует прошивка устройства. Данный этап проводится в такой программе как Odin, предназначенной для всех мобильных устройств фирмы Samsung, он наиболее оптимизирован и прост для пользователя, поэтому GalaxyTab2 P5100 мастер перепрошивал через этот софт.

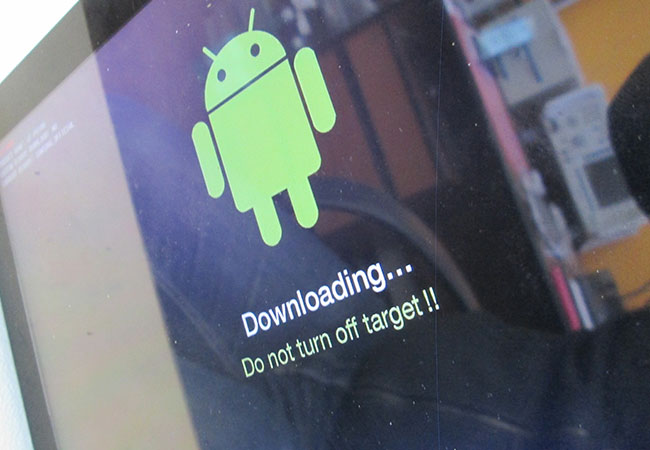

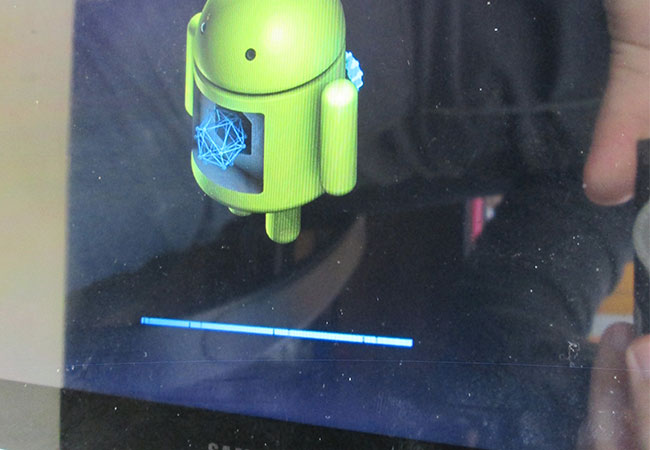

Тем временем на планшете происходит следующее:


На данном фото процесс подходит к концу, однако отсутствие таблички do not turn off target не означает, что устройство можно отсоединить от USB в таком случае весь процесс будет прерван, а данные утеряны.


Таким образом выглядит плата с установленным в неё новым чипом.

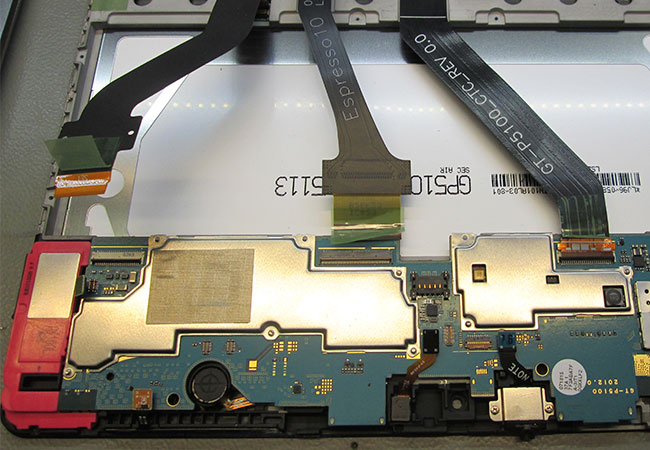

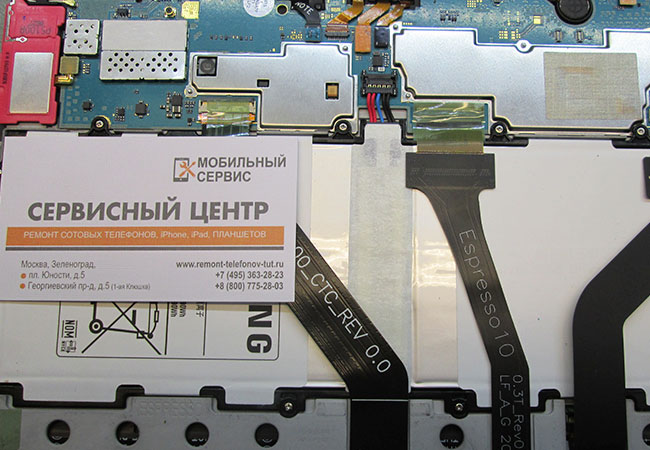

Фото ниже демонстрирует вид планшета Samsung GalaxyTab2 P5100 изнутри без материнской платы.


В конечном итоге мастер устанавливает плату с установленным в неё новым NAND чипом, подсоединяет шлейфа (их всего 3), собирает корпус и включает устройство.

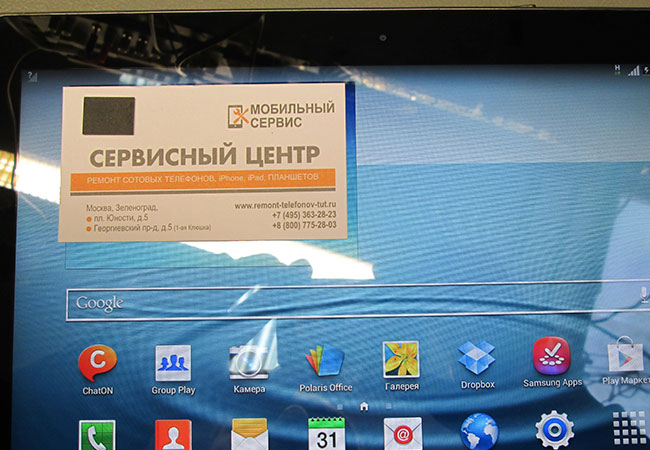

И вот мы получаем работающий в обычном режиме P5100. Как говорилось ранее, подобные операции проделываются с этим чипом и в других моделях самсунг (N8000 и P6800).


Самостоятельная замена NAND чипа в планшетах Samsung требует больших усилий, специальное оборудование и огромное количество времени. Многое зависит и от опыта мастера. С оборудованием в наших мастерских мы без труда сможем помочь вам дешево восстановить любое ваше устройство. Частный тому пример — замена чипа KLMAG2GE4A-A002.
