Ремонт Samsung Wave GT-S8500

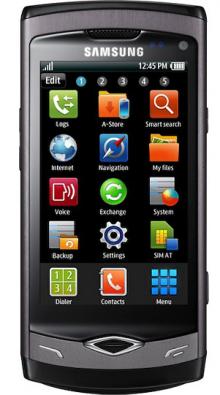

Разбор Samsung Wave GT-S8500 Samsung Wave — смартфон в металлическом корпусе на собственной операционной системе южнокорейского производителя — Bada, появившийся в продаже в 2010 году. По характеристикам устройство в нынешнем 2015 году уже неактуально, но по дизайну и материалам аппарат приятный, а также имеет одну из отличительных особенностей Samsung – Amoled дисплей.

Мы предлагаем Вашему вниманию пошаговую инструкцию по разбору S8500:

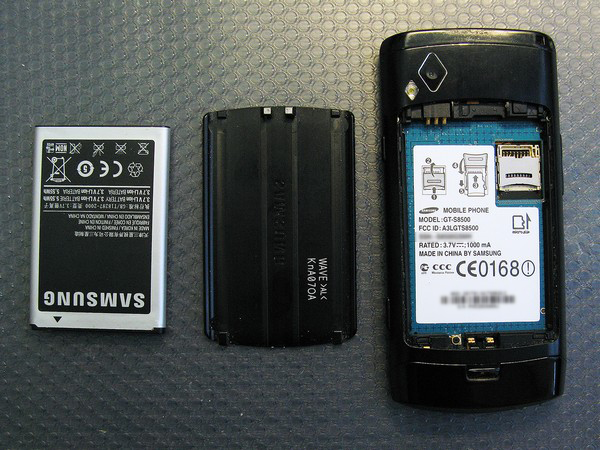

1. Подготовимся к разбору: выключаем смартфон, снимаем заднюю крышку и вынимаем аккумулятор.

Разбор Samsung Wave GT-S8500

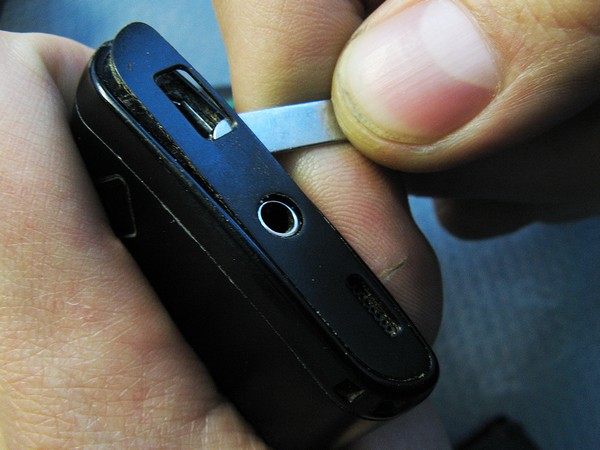

2. Поддеваем лопаткой пластиковую заглушку, на которой располагаются прорези под microUSB-разъём и гарнитуру. Снимаем её.

Разбор Samsung Wave GT-S8500

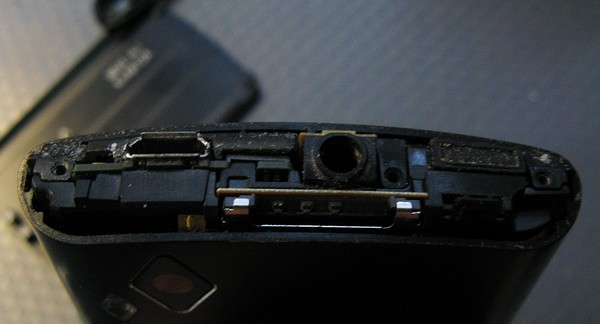

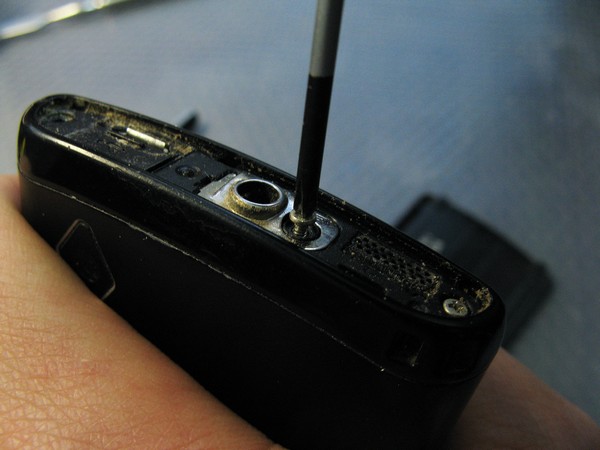

3. Откручиваем винты, которые были скрыты заглушкой. Открепляем деталь, которую держали вывернутые болты.

Разбор Samsung Wave GT-S8500

Разбор Samsung Wave GT-S8500

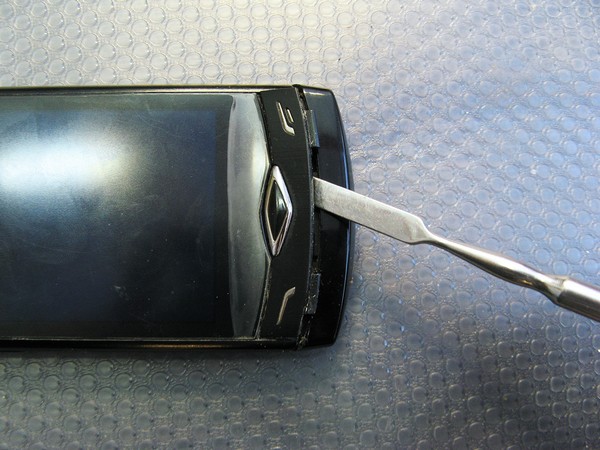

4. Переходим к нижней части лицевой стороны устройства. Металлической лопаткой поддеваем пластину с расположенными на ней механическими кнопками и отщелкиваем её.

Разбор Samsung Wave GT-S8500

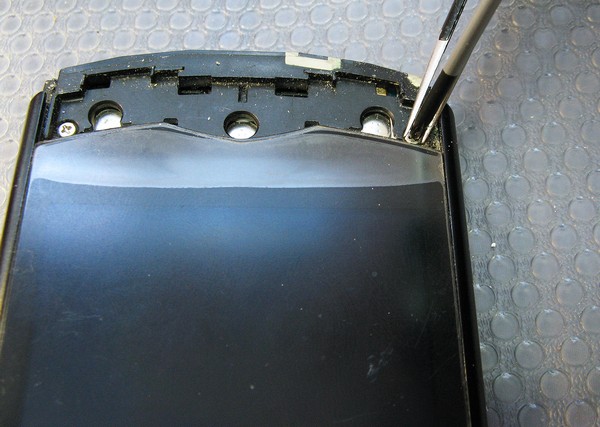

5. Выкручиваем винты, которые расположены под снятой панелью с кнопками. Снимаем нижние пластиковые детали.

Разбор Samsung Wave GT-S8500

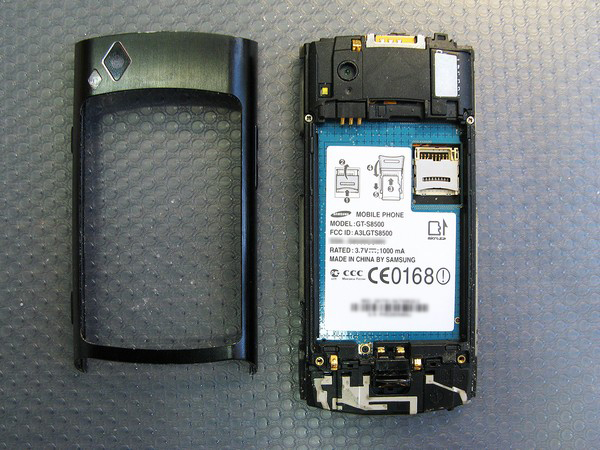

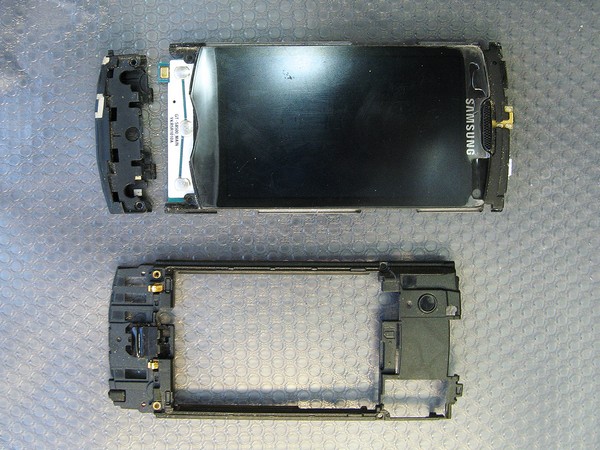

6. Металлическая основа снимается со смартфона движением вверх или вниз, напоминаем открытие телефона-слайдера.

Разбор Samsung Wave GT-S8500

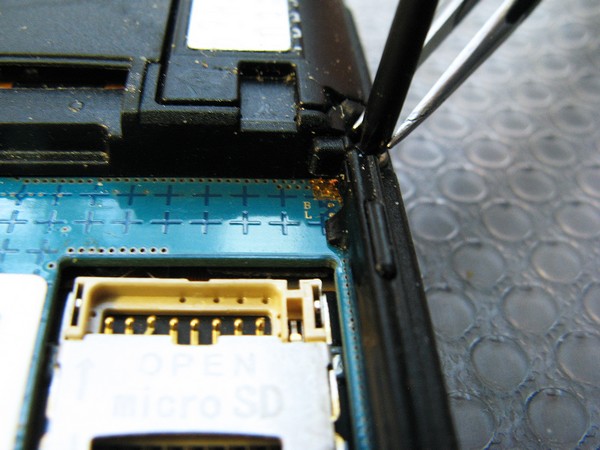

7. С задней части откручиваем болты, которые размещались под металлической панелью. Теперь появилась возможной снять пластиковый экран, под котором находится системная плата.

Разбор Samsung Wave GT-S8500

Разбор Samsung Wave GT-S8500

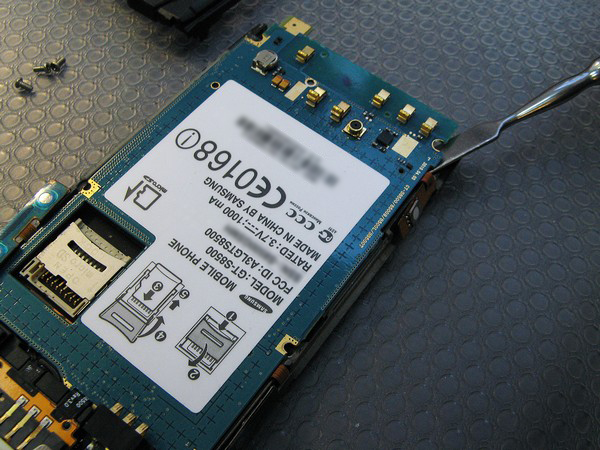

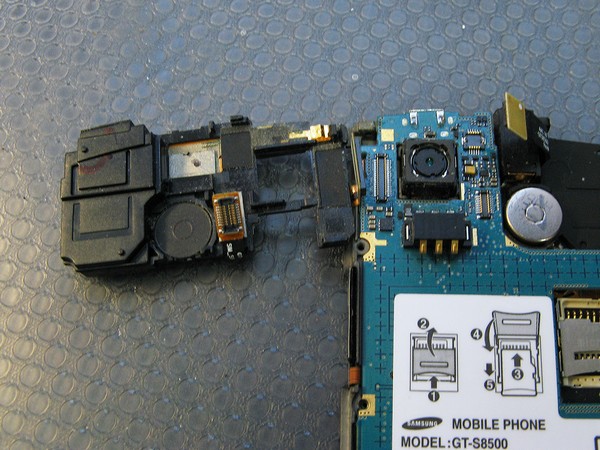

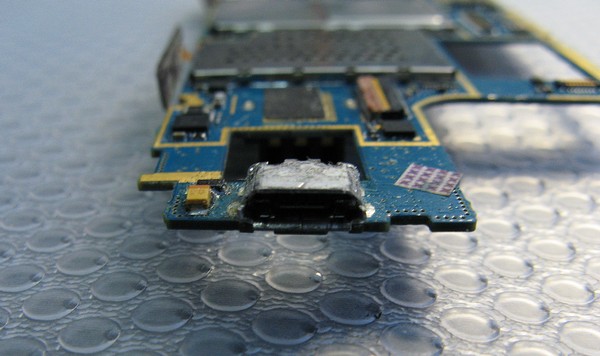

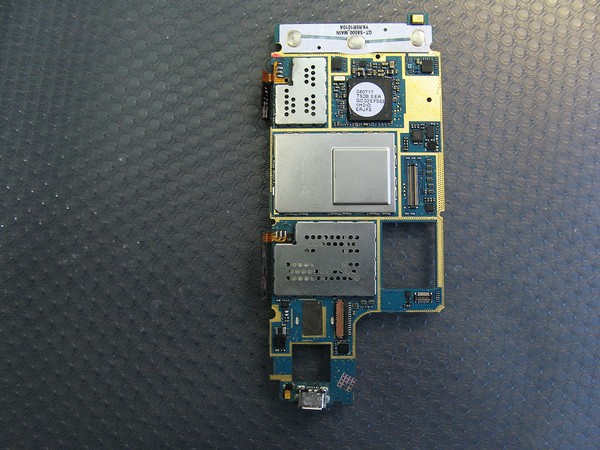

8. После извлечения всех винтов можно вынимать плату смартфона из корпуса.

Разбор Samsung Wave GT-S8500

Разбор Samsung Wave GT-S8500

Разбор Samsung Wave GT-S8500

Разбор Samsung Wave GT-S8500

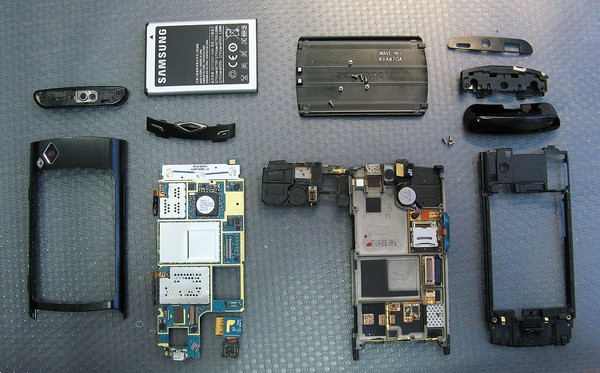

9. В разобранном состоянии Samsung Wave выглядит следующим образом:

Разбор Samsung Wave GT-S8500
