Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

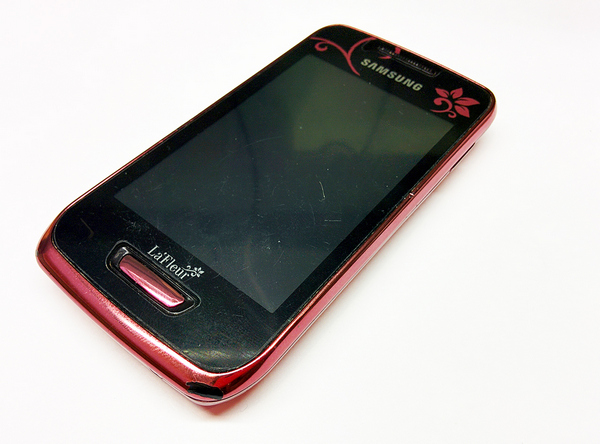

Samsung Wave Y - бюджетный смартфон от известного производителя, появившийся в "бородатом" 2011 году. Модель входила в линейку смартфонов, работавших под управлением собственной мобильной операционной системы Samsung - Bada 2.0 и являлась самой младшей. Да-да, Tizen - это уже не первая попытка южнокорейского производителя составить конкуренцию Android хотя бы в сегменте "бюджетников".

Как Вы понимаете, попало к нам устройство совсем не для обзора, а для ремонта. Аппарат постоянно перезагружался, поэтому на первом этапе было решено провести восстановление его программного обеспечения. К сожалению, в конце установки прошивки появлялись ошибки. Было определено, что неисправна микросхема энергонезависимой памяти, подробную инструкцию по замене которой мы предлагаем к прочтению:

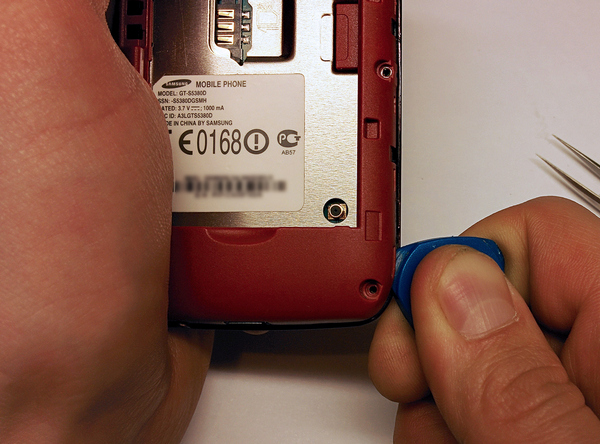

1. Снимаем с аппарата заднюю панель и вытаскиваем съёмный аккумулятор.

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

2. Откручиваем 6 винтов по периметру (отмечены жёлтыми кружочками).

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

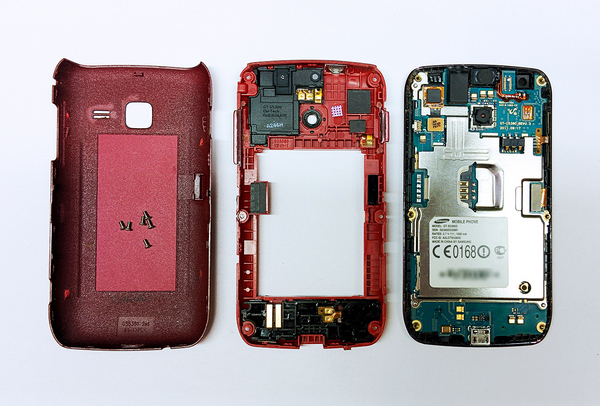

3. Поддеваем и снимаем защитную крышку, под который располагается системная плата устройства.

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

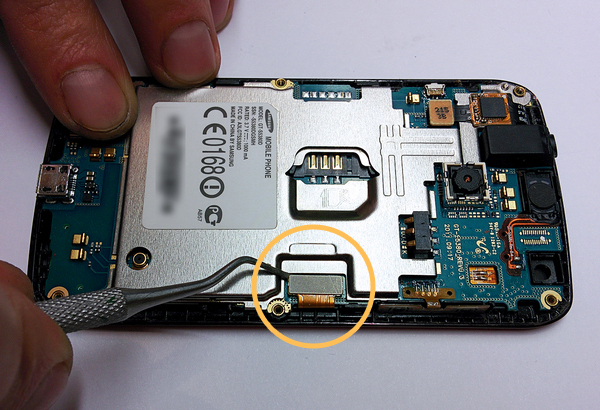

4. Аккуратно отщёлкиваем коннекторы дисплея и тачскрина.

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

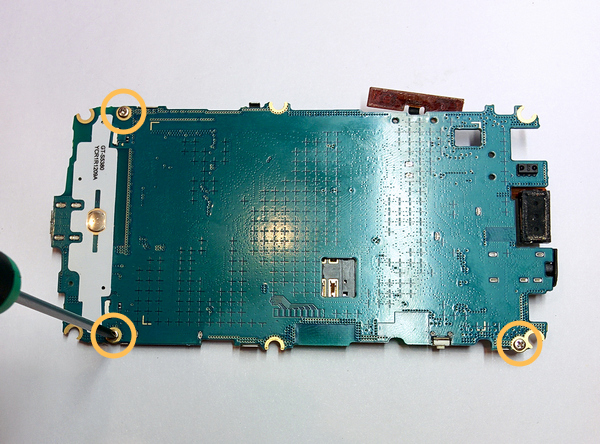

5. Извлекаем системную плату из корпуса смартфона. Откручиваем защитный экран, который крепится к ней с помощью 3 винтов (помечены жёлтыми кружочками).

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

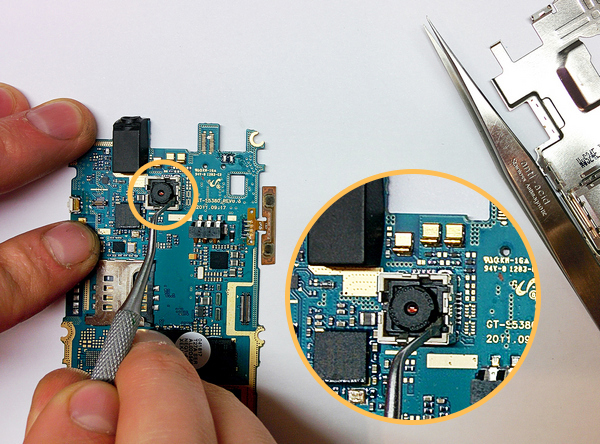

6. Снимаем с платы разговорный динамик и модуль камеры.

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

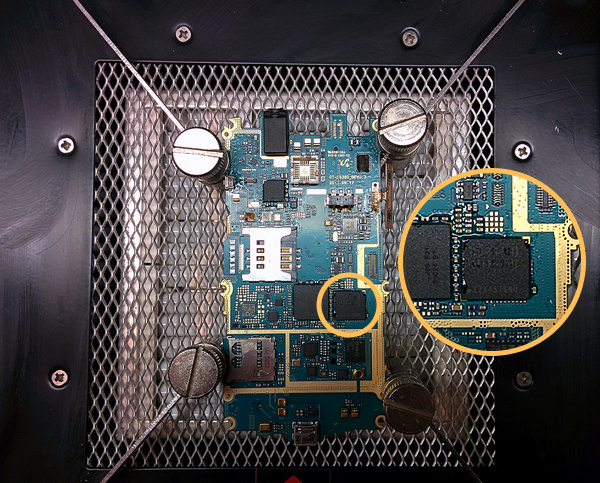

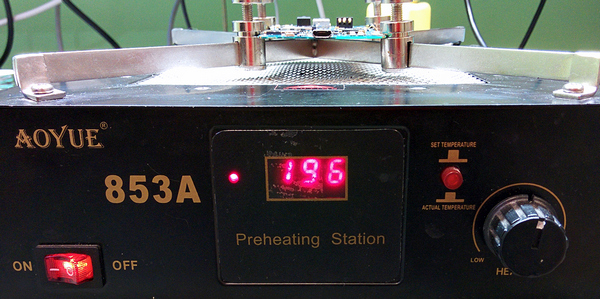

7. Устанавливаем плату на специальный нагреватель. Это необходимо для равномерного прогрева всей площади платы и более лёгкого снятия микросхемы flash-памяти (обозначена жёлтым кружочком).

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

8. Удаляем старый компаунд, фиксирующий микросхему.

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

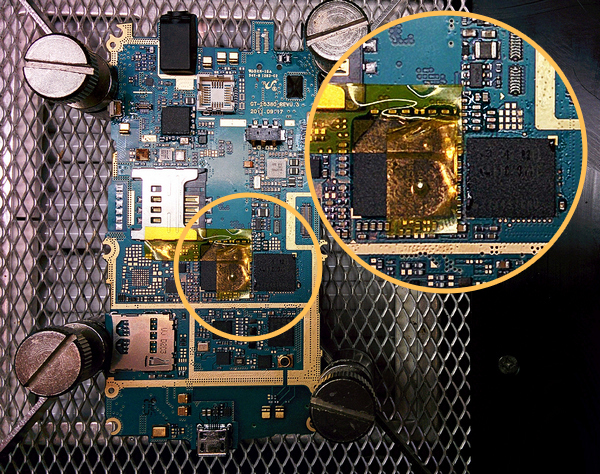

9. Ограждаем некоторые элементы от термического воздействия путём наклеивания на них специального скотча.

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

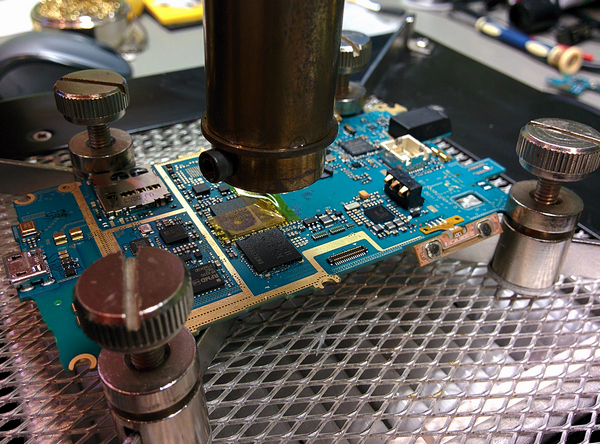

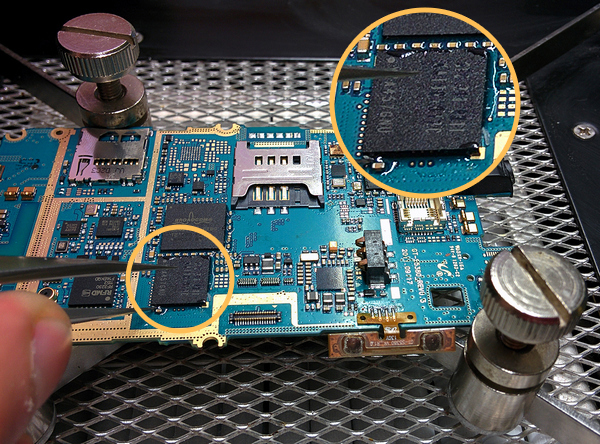

10. Производим дополнительный нагрев неисправной микросхемы термовоздушной машиной. Снимаем неисправную деталь и производим очистку её площадки от остатков компаунда.

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

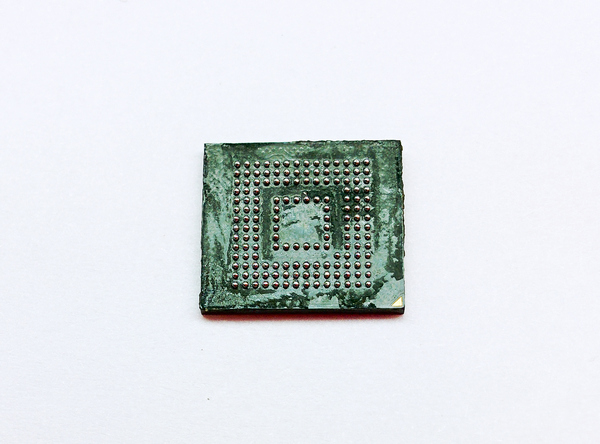

11. Берём новую микросхему и устанавливаем на место старой.

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

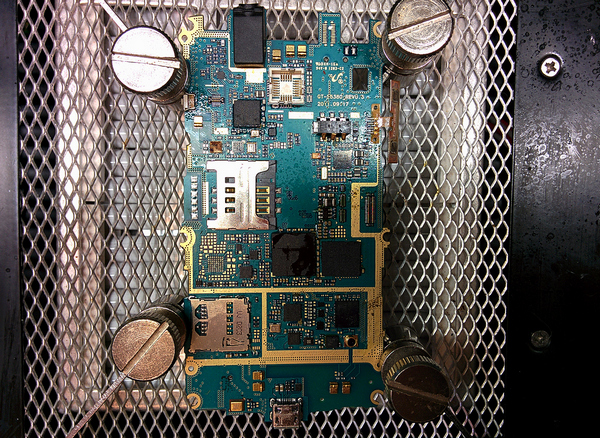

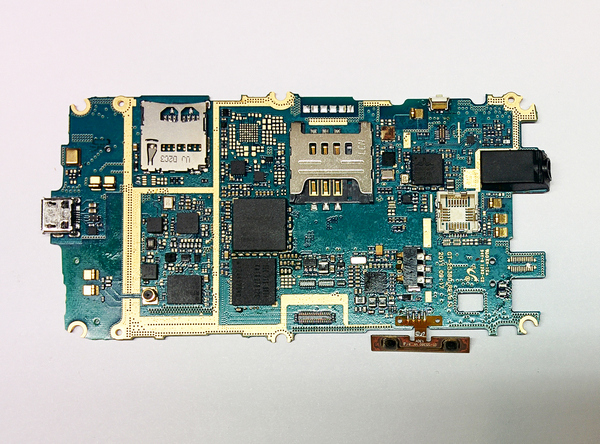

12. Снимаем отремонтированную плату с нагревательного прибора и производим сборку смартфона.

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

Замена flash-памяти в Samsung GT-S5380D Wave Y La Fleur

Собственно, всё, Samsung GT-S5380D Wave Y La Fleur отремонтирован, исправен и готов вернуться к своему хозяину.
